Circuits électroniques.

Le transistor.

DéfinitionUn transistor est un composant électronique à trois broches :le drain, la source et la grille. Si une tension supérieure à un seuil est appliquée entre la grille et la source alors la résistance entre le drain et la source est très faible (et le courant passe) sinon elle est très grande et le courant ne passe pas.

Le transistor permet fabriquer électroniquement des fonctions booléennes (faire des circuits logiques).

En 1969 le microprocesseur est inventé et permet de regrouper un grand nombre de transistors dans un petit volume. Actuellement les processeurs comportent des milliards de transistors.

fonction non et fonction ou.

Voici les circuits simplifiés associée à not et à or (bien sur ils ne sont pas à connaître par cœur mais il faut savoir que ça existe).

NOT (non)

OR (ou)

Construction d'un additionneur 3 bits par 3bits.

Pour cette partie aller à l'adresse suivante : logic.

Dans le chapitre précédent, on a vu que OU et NON étaient suffisant pour faire toutes les fonctions booléenne. En partant de ces deux composants on va progressivement arriver à construire un additionneur 3 bits+3bits.

AND (et)

XOR (ou exclusif).

Additionneur 3 bits : l'unité.

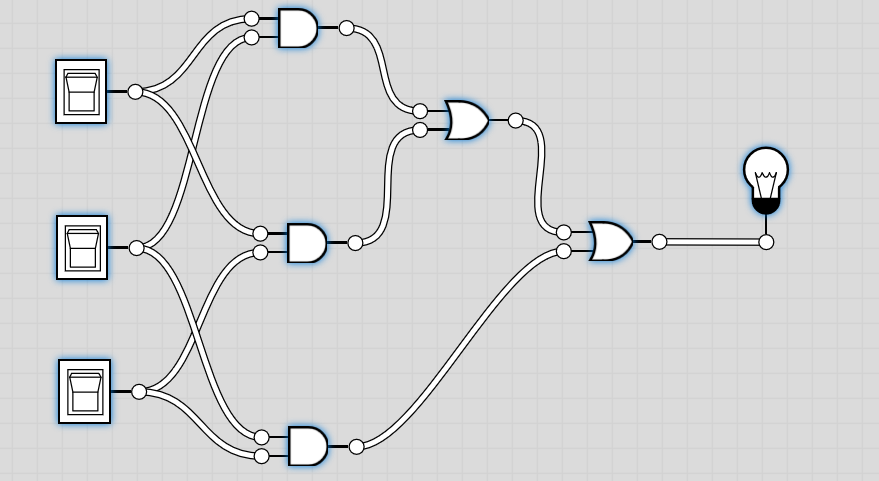

Additionneur 3 bits : la retenue.

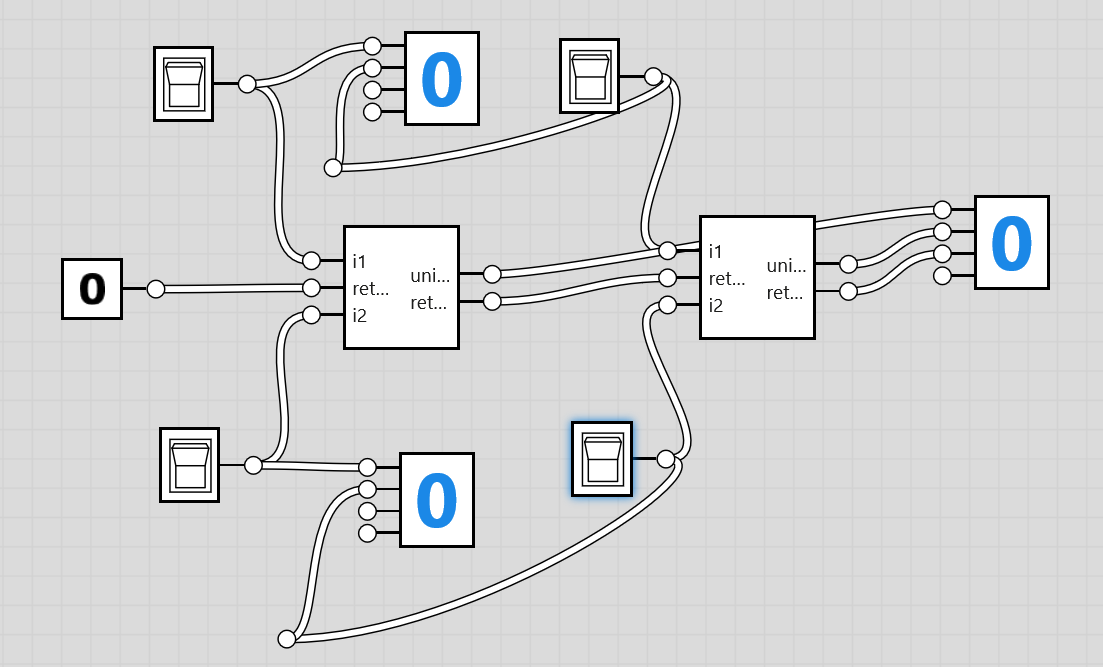

Addition trois bits.

Addition de trois bits.


Exercices
  1. Faire un circuit qui compare deux bits.
    2. Solution
  2. Faire un circuit qui compare un groupe de deux bits avec un autre groupe de deux bits.
    3. Solution le circuit integré est celui de la question précédente
  3. Faire un circuit avec 3 bits A,B,C et qui retourne B si A vaut 1 et C si A vaut 0.
    4. Solution
